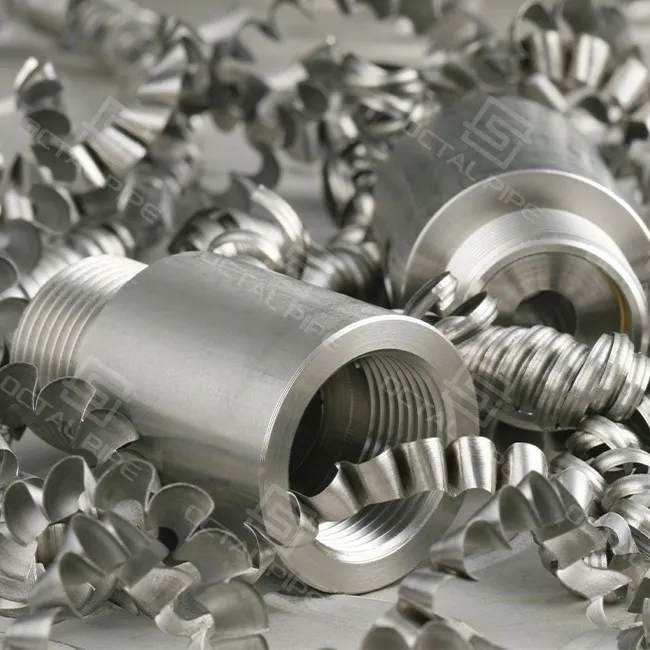

Raccordi pi tubbi filettati

Li raccordi di tubbi filettati sunu usati nta sistemi di tubbi unni nucunnissioni filettata miccànicaè prifirutu rispettu â saldatura, supratuttu nne linii di fori nichi, cunnissiuna di strumenti, rami di utilità, punti di scarico e spurtazzioni, e muntaggi amichevuli pâ manutinzioni. Pî raccordi d'acciaiu furzatu, la basi cumuni dâ spicificazzioni èASME B16.11, cu estremità filettati dispunìbbili ntaTNP, BSPT o BSPP, tipicamenti cummigghiannu1/8" a 4"e classi di prissioni comuClassi 2000, 3000 e 6000.

Nu raccordu filettatu nun s'avissi a accattari mai sulu pâ furma. Li tri punti ca cuntrollanu l'accettazzioni sunnutipu di filu, classi di prissioni, egradu di matiriali.

Tipu di filudevi currispùnniri ô mircatu di disegnu e ricivuta dû pruggettu:

• NPTè cumunimenti usatu ntô pitroliu, ntô gas e ntê sistemi nnustriali ginirali dû Nord America.
• BSPTè macari un filu affilatu e è assai usatu nta tanti mircati di l'esportazzioni.
• BSPPè un filu parallelu e di sòlitu abbisogna di na rondella di sigillatura, di na guarnizzioni o di na disposizzioni di n’aneḍḍu O-ô postu di sulu ntirfirenza dû filu.

Classi di prissionis'avissi a abbinari ê cunnizzioni di pruggettazzioni dâ linia:

• Classi 2000
• Classi 3000
• Classi 6000

Opzzioni di matirialidi sòlitu sunnu scigghiuti ‘n basi â cunnizzioni di sirvizziu:

• ASTM A105pi sirvizziu ginirali d'acciaiu ô carboniu
• ASTM A350 LF2pi sirvizziu a timpiratura vascia -
• ASTM A182 F304 / F316pi sirvizziu risistenti â curruzzioni-
• ASTM A182 F11 / F22 / F91pi sistemi di liga a timpiraturi -auti

Pî cumpraturi ca cercanutabella dî diminsioni dî raccordi dî tubbi filettati, lu cuntinutu dâ pàggina cchiù utili nun è na tàvula casuali 'n stili catàlugu- cu nùmmari cupiati. L'approcciu pràticu è chiḍḍu di mustrari lugamma di silizzionie spiegari ca la giumitrìa esatta dû centru-a-estremità e dû filu su' cunfirmati contraASME B16.11e lu standard dû filu spicificatu.

Pi grannizzi pricisi, la rivisioni dâ citazzioni o dû disegnu avissi a cunfirmari:

• tipu di vestimentu
• grannizza numinali
• classi di prissioni
• standard di filu
• gradu di matiriali

A accuppiamentu di tubbi filettatiè unu dî raccordi furgati cchiù cumunimenti urdinati ntê tubbi a fori nichi-. Si usa pi culligari du' estremità di tubbi filettati nta na cursa dritta e si vidi spissu nne sistemi di utilità, rami di strumenti, pacchetti di patinaggiu e travagghi di sustituzzioni di manutinzioni.

Dô puntu di vista di l'acquisizzioni, li cuntrolli chiavi pi n'accoppiamentu di tubbi filettati sunu:

• standard di filu: TNP, BSPT o BSPP
• classi di prissioni: 3000 o 6000 su' cumuni pi sirvizziu a fori nichi-
• gradu di matiriali: A105, LF2, F304, F316, ecc.
• qualità di lavurazzioni: prufilu di filu pulitu e curretta accittazzioni dû calibru
• tracciabbilità: marcatura e MTR ligati ô nùmmaru di caluri

N'accoppiamentu di tubbi filettati pari sèmplici, ma si lu tipu di filettatu è sbagghiatu, la parti addiventa inutilizzabbili ntô postu. Eccu picchì l'òrdini d'accuppiamentu avissiru a èssiri sempri scritti nta nu furmatu PO cumpletu, comu:

Asempiu:

ASME B16.11, accoppiamentu cumpletu filettatu, 1 in, NPT, Classi 3000, ASTM A105, quantità ___

Raccordi pi tubbi filettati di 1/2 inchsunnu una dî grannizzi cchiù spissu riurdinati ntê tubbi a fori nichi - picchì s'attròvanu esattamenti nnâ gamma unni la cumminenza di stallazzioni è mpurtanti, ma lu guastu di sigillatura causatu di nu scarsu cuntrollu dû filu è ancora cumuni. Ntê pruggetti riali, sta grannizza è ampiamenti usata pi linii di agghiuncimentu di strumenti, colletturi di manòmitru, cunnissiuna di valvuli di ràdica, punti di scarico e spurtazzioni, linii di campiunamentu, linii di sciacquu di sigillatura, rami di dusaggiu chimicu e cunnissiuna di utilità cumpatti.

Pî squatri ri acquisizzioni, chistu nun è n’articulu "nicu e sìmplici". Spissu è una dî grannizzi cchiù fàcili di suttavalutari e una dî cchiù lesti pi criari prubblemi di campu si la furma dû filu, la lavurazzioni o la silizzioni dâ classi è sbagghiata. Nu raccordu di 1/2 inch pò èssiri accittàbbili visivamenti, ma si luprufunnità dû filu, cunu, passu, finitura di crista o sfacciatura d'ingressunun è cuntrullatu currettamenti, li prubblemi di stallazzioni cumpàrinu subbitu.

CummuniRaccordi pi tubbi filettati di 1/2 inchnchiùdiri:

• accuppiamentu- cunnissioni dritta ntra dui estremità di tubbi filettati
• gùvitu- canciamentu di dirizzioni ntê cursi di tubbi cumpatti

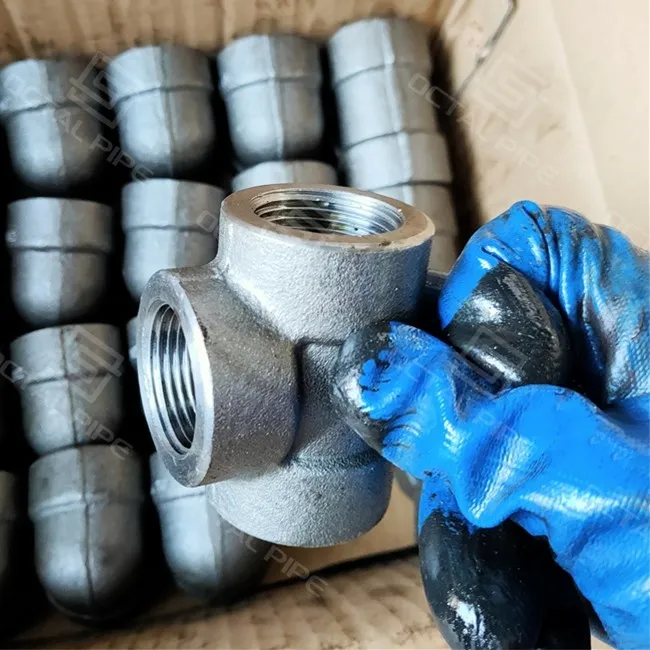

• tee- prisa di rami pi misuraturi, valvuli e spustamenti di utilità-
• unioni- cunnissioni rimovìbbili pâ manutinzioni-assimblaggi amichèvuli
• spina- chiudennu l'apirturi nun usati
• cappucciu- chiusura finali pî cunnissioni 'n filettu esternu
• nippulu- pezzu di cunnissioni filettatu curtu ntra raccordi o valvuli
• filu- rami uscita di n'intestazzioni cchiù granni nta na linia filettata a fori nica-

Raccordi pi tubbi filettati di 1 inchsunu cumunimenti usati nta linii di prucessu nichi, patini chimichi, sistemi d'aria cumpressa, cicli di trattamentu di l'acqua e cunnissioni di rami rimovìbbili unni l'accessu â manutinzioni è mpurtanti. Sta grannizza è spissu lu puntu unni li cumpraturi accumincianu a cunfruntari non sulu lu tipu di misura, ma macariClassi 3000 contra Classi 6000, acciaiu ô carboniu contra acciaiu ‘nossidabbili, e NPT contra BSPT/BSPP, picchì lu raccordu ora havi n’effettu cchiù direttu ncapu l’affidabbilità dâ sigillatura, la stabbilità dî rami e la manutinzioni a longu tèrmini.

Dô puntu di vista di l'acquisizzioni,Raccordi pi tubbi filettati di 1 inchnun s'avissi a ordinari comu na sìmplici discrizzioni di l'articulu di magazzinu. Nu PO cchiù forti avissi a difiniriASME B16.11, tipu di raccordu, grannizza di 1 inch, standard di filu, classi di prissioni, qualità di matiriali e riquisiti di ispezzioni/ducumentu. N pratica, li prubblemi cchiù cumuni a sta grannizza sunnunun abbinamentu dû filu, ligami pricoci duranti lu muntaggiu, e cuntrollu di tracciabbilità fiaccu, ca è lu mutivu pi cui li cumpraturi di sòlitu fannu cchiù attinzioni avirìfica dû calibru dû filu, marcatura e allineamentu MTRprima dâ spidizzioni.

Li raccordi filettati pû sirvizziu a prissioni sunnu nurmalmenti prudutti dibianchi furgati, siguiti di lavurazzioni e trattamentu tèrmicu ‘n basi â qualità dû matiriali. Chistu prucessu è mpurtanti pirchì lu rinnimentu finali di l'adattamentu dipenni di cchiù assai dâ grannizza numinali. Dipenni di:

• ntigrità dû filu
• cuncintricitati
• spissuri di spalla
• cuntinuità di fori
• cunfini di prissioni custanti

Pi l'ispezzioni, l'òrdini di montaggiu filettatu a valuri àutu-avìssiru a nclùdiri:

• virìfica dû misuraturi dû filupi TNP/BSP
• cuntrolli diminziunalisupra li carattirìstichi crìtichi
• cuntrollu di marcaturapi grannizza, gradu, classi e nùmmaru di caluri
• Tracciabbilità dû rapportu di prova MTR / mulinu
• MT / PTquannu è nicissariu
• prova idrustàtica o pneumàticasi spicificatu di PO o spicificazzioni dû pruggettu

Nu raccordu pi tubbi filettati è nu raccordu furzatu o lavuratu cu fili di tubbi nterni o esterni usati pi culligari tubbi, valvuli, strumenti o usciti di rami senza saldatura. Ntê sistemi d'acciaiu furgatu, li raccordi filettati sunu cumunimenti fabbricati piASME B16.11e sunnu furniti 'n tipi di cunnissioni comuTNP, BSPT e BSPP.

Sunnu di sòlitu usati quannu lu pruggettu havi bisognu:

• muntaggiu cchiù veloci
• sustituzzioni cchiù fàcili
• menu travagghiu caudu ntô postu
• cumpatta stallazzioni di fori nichi -
• disposizzioni di tubbi amichèvuli pâ manutinzioni-

Ntê pruggetti riali, li raccordi filettati sunu cumuni ntalinii di strumintazzioni, cunnissiuna di rami a vasciu-vulumi, utilità, scaricamenti, purtelli e assimblaggi muntati a skid-unni lu muntaggiu viloci e la rimovabbilità cuntanu.

Lu svantaggiu principali dî raccordi filettati è calu risurtatu di sigillatura dipenni assai dâ curretta furma dû filu, dâ curretta pràtica di muntaggiu e dû giustu mètudu di sigillatura. Si veni urdinatu lu standard dû thread sbagghiatu, la cunnissioni putissi èssiri curretta pi grannizza ma ancora nun funziona duranti l'adattamentu-up o pirdita duranti lu sirvizziu.

Li rìsichi tìpici sunnu:

• NPT e BSP nun sunnu abbinati
• fili danneggiati duranti lu trasportu o l'installazzioni
• silizzioni sbagghiata dâ classi di prissioni
• mètudu di sigillatura nsufficienti supra sistemi a fili paralleli
• strincimentu supra-ca danniggia lu filu
• ducumentazzioni QA debbuli ca ritarda l'accettazzioni

Chistu nun signìfica ca li raccordi filettati sunnu ‘naffidàbbili. Significa ca richièdunudisciplina di spicificazzioni megghiudi quantu assùmunu assài cumpraturi.

Nun pricisamenti. Ntô cumpurtamentu dâ ricerca nnustriali,basi di tubbu filettatuè nu tèrmini cchiù ampiu e menu pricisu. Si pò rifiriri a nubasi di muntaggiu, cumpunenti di supportu, hardware 'n stili flànca- dû pavimentu, hardware lampada/ringhiera, o n'accissòriu strutturali filettatu, mentri araccordu filettatunta l'acquisizzioni di tubbi di solitu si ntenni nu cumpunenti ca cunteni na prissioni-fabbricatu secunnu nu standard di tubbi difinitu comuASME B16.11. Nta autri paroli, na basi di tubbi filettati pò èssiri nu supportu miccànicu o n'uggettu hardware, ma nu raccordu di tubbi filettati fa parti dûcunfini di prissionie havi a èssiri scigghiutu cu nu cuntrollu tècnicu assái cchiù strittu.

Chista distinzioni è mpurtanti nnî acquisizzioni picchì a lòggica dû acquistu è completamenti diversa. Nu veruraccordu di tubbi filettatiavissi a èssiri ordinatu ditipu di muntaggiu, grannizza numinali, standard di filu (NPT / BSPT / BSPP), classi di prissioni (2000 / 3000 / 6000), qualità di matiriali, e riquisiti di ispezzioni / ducumentu. Nu tèrmini di ricerca vaga comubasi di tubbu filettatunun dici ô furnituri si l'articulu è nuaccuppiamentu, gomitu, tee, unioni, spina, tappu o filu, e nun dici nenti ncapu la classi, lu mètudu di sigillatura o la tracciabbilità. Pràticamenti, chistu tipu di furmulazzioni vaga è unu dî maneri cchiù lesti pi criari erruri di virgulette, mancanza di currispunnenza di thread o ritardi di ricivuta.

Pi sistemi di tubbulari, l'uggettu havi a currispùnniri ôprissioni di sirvizziu, mètudu di sigillatura e standard di stallazzioni, non sulu la furma visiva. Na "basi" di stili di supportu- putissi aviri bisognu sulu di n'adattamentu diminziunali e di l'idintificazzioni dû matiriali di basi, mentri n'adattamentu filettatu havi a suddisfari macariaccuratizza dû filu, valutazzioni di classi, qualità di lavurazzioni, marcatura e tracciabbilità MTR. Si lu riquisiti riali dû pruggettu è la tubbatura nnustriali, usari "basi di tubbi filettati" comu lu tèrmini RFQ è troppu scioltu; la strata cchiù sicura è scriviri la parti comu na propriaraccordu filettatudiscrizzioni.

Na forti lìnia di RFQ avissi a ‘nclùdiri bastanti dittagghi pì evitari ‘n abbinamentu ri thread o classi. Nu furmatu praticu è:

ASME B16.11 + tipu/mudellu di raccordu + grannizza + standard dû filu + classi di prissioni + qualità dû matiriali + riquisiti di ispezzioni/ducumentu + quantità

Esempiu 1
ASME B16.11, gomitu filettatu a 90 gradi, 1/2 in, NPT, Classi 3000, ASTM A105, MTR nicissariu, Quantità ___

Esempiu 2
ASME B16.11, accuppiamentu cumpletu filettatu, 1 pollici, BSPT, Classi 6000, ASTM A182 F316, MT + MTR nicissariu, Quantità ___

Esempiu 3
ASME B16.11, tee filettatu uguali, 3/4 in, NPT, Classi 3000, ASTM A350 LF2 CL1, sirvizziu a vascia timpiratura, Quantità ___

Pi l'ordini di pruggettu, l'agghiunta di nu schema di l'adattamentu esattu e di l'ambitu di l'ispezzioni aiuta a ridurri li rivisioni dê citazzioni, li cuntraversi di ricivuta e li ritardi di l'installazzioni.

Cuntatta ora

FAQ



01.Comu avissiru a èssiri spicificati li raccordi dî tubbi filettati nta n’ordini d’acquistu pi evitari li discordanza?

Nu PO cumpletu avissi a diriASME B16.11, tipu di misura,diminzioni, standard di filatu (NPT / BSPT / BSPP), classi di prissioni (2000 / 3000 / 6000), gradu di matiriali, quantità e qualegghiè ispezzioni o ducumenti nicissari. Chistu è lu modu cchiù lestu pi scanzàri lu disabbinamentu dû thread e lu rifiutu dû QA.

02.Chi s'avissi a cuntrullari nta nu graficu di diminsioni di raccordi di tubbi filettati prima di urdinari?

Li cumpraturi avissiru a cunfirmarigrannizza numinali, classi di prissioni, tipu di filu e tipu di raccorduprimu. Li diminziuna esatti dû centru-â fini -e e li dittagghi dû thread avissiru a èssiri virìficati rispettu a chiḍḍi applicabbiliTàvuli ASME B16.11, picchì li grannizzi càncianu a sicunna dû tipu, dâ grannizza e dâ classi.

03.Quali è la diffirenza principali ntra raccordi di tubbi filettati NPT, BSPT e BSPP?

NPTeBSPTsunnu fili affilati, mentriBSPPè un filu parallelu. Chistu signìfica ca lu mètudu di sigillatura è diversu, e sti standard di filu su'nun ntircambiàbbilinta l'acquisizzioni. Nu raccordu câ grannizza giusta ma câ furma di filu sbagghiata po ancora falliri duranti l'installazzioni.

04.Chi s'avissi a cuntrullari quannu accattari n'accoppiamentu di tubbi filettati, supratuttu nnê grannizzi di 1/2 inch e 1 inch?

Pi nuaccuppiamentu di tubbi filettati, spicialiRaccordi pi tubbi filettati di 1/2 incheRaccordi pi tubbi filettati di 1 inch, li cuntrolli chiavi sunnuaccittazzioni dû manòmitru dû filu, classi di prissioni, qualità dû matiriali, qualità di lavurazzioni e tracciabbilità. Nna sti grannizzi cumuni di fori nichi-, l'accuratizza dû filu nfruenza direttamenti la sigillatura e la vilucità di muntaggiu.

05.Quali ducumenti di ispezzioni sunnu cchiù mpurtanti pî raccordi di tubbi filettati prima dâ spidizzioni?

Li cuntrolli pri-cchiù mpurtanti sunnugo/no-go virìfica dû misuraturi dû filu, ispezzioni diminziunali, cunferma di marcatura, eMTR / tracciabbilità dû nùmmaru di caluri. Pi nu sirvizziu a rischiu - cchiù àutu, li cumpraturi ponnu macari richièdiriMT/PTo puruprovi idrustàtichi / pneumàtichipi ridduciri li cuntraversi di ricivuta e li ritardi di 'nstallazzioni.
