Tubu senza cucitura API 5L

Tubi d'acciaiu senza cucitura API 5L-Tecnuluggìa avanzata di pruduzzioni di tubbi

Octal Pipe pruduci suluzzioni cumpleti di tubbi di linia API 5L, ca cumprennunu tubbi d'acciaiu senza cucitura e saldati pruggittati pi sistemi di trasportu di pitrogghiu e gas naturali. Li nostri capacità di pruduzzioni cumprenninu li gradi di API 5L Gr B nzinu a X80, dispunìbbili sia a liveḍḍi di spicificazzioni PSL1 ca PSL2. Sti tubbi su' pruggittati pi applicazzioni a terra/offshore esigenti e ammienti di sirvizziu àcitu (cunnizzioni currusivi H2S cu cunfurmità NACE).
API 5L Line Pipe sirbi li nnustri di pitroliu e gas cu suluzzioni di cunnitturi robusti sviluppati pi diversi ammienti upirativi. La custruzzioni di acciaiu ô carboniu rispetta li riquisiti di l'API SPEC 5L, garantennu funziunalità affidàbbili nta cunnizzioni di timpiraturi estremi, ammienti currusivi e applicazzioni di sirvizziu àcitu ca cuntèninu H2S.

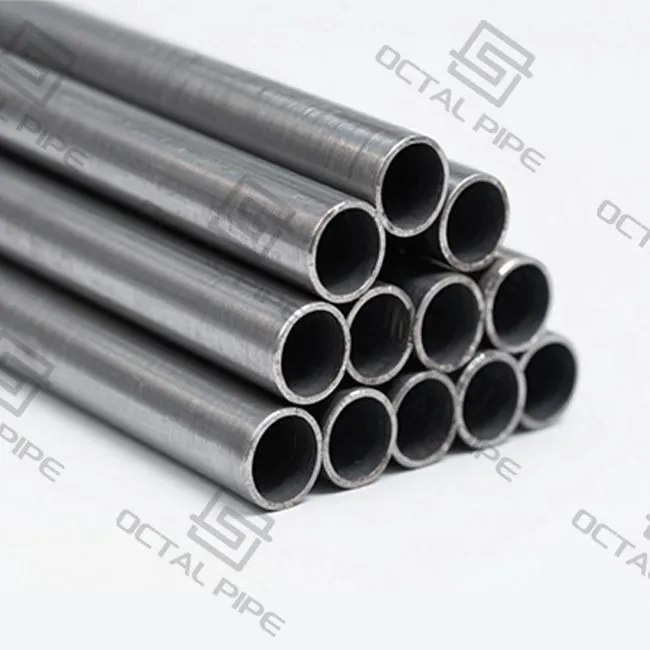

Tubu di linia d'acciaiu senza cucitura
Fabbricatu cu prucessi senza cucitura arrutulati a caudu e a friddu, dispunìbbili cu diàmitri nzinu a 10 cm. La custruzzioni senza cucitura elimina li vulnerabilità dâ cucitura di saldatura, dannu n’intigrità strutturali supiriuri pi applicazzioni a prissioni auta.

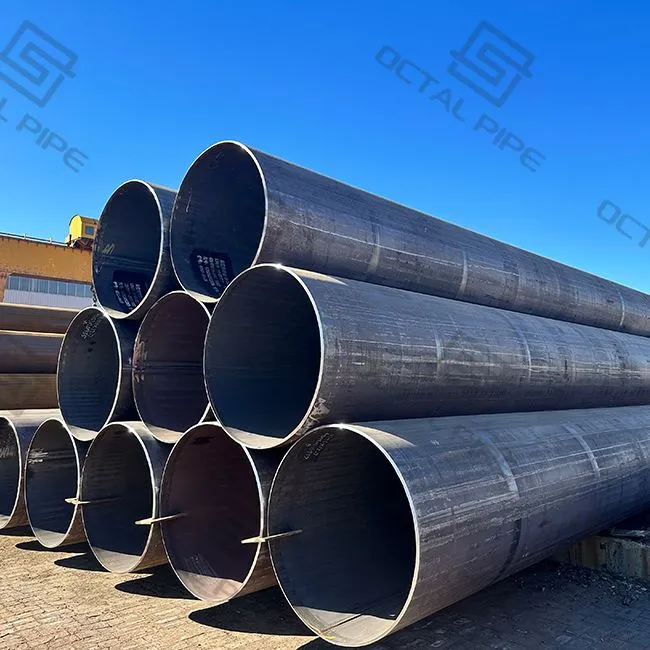

Tubu di linia d'acciaiu saldatu
Pruduttu usannu tecnuluggìi di saldatura avanzati ntra li quali ERW (Saldatura a Risistenza Elèttrica), LSAW (Saldatura a Arcu Summersu Luncitùdinalmenti) e SSAW (Saldatura a Arcu Summersu ‘n Spiral), uffrennu suluzzioni efficaci pi applicazzioni a prissioni standard.
Classificazzioni di gradu di matiriali
Classi standard:Varianti di sirvizziu àcitu API 5L Gr.B
Auta Risistenza:API 5L X60, X65 Tubu di linia LSAW PSL1/PSL2Premium Auta Rinnimentu: Gradi API 5L X70, X80
Disignazzioni dû suffissu PSL2:

• N: Nurmalizzatu o nurmalizzanti arrutulatu
• P: Stizzatu e timpiratu
• M: Termumiccànicu arrutulatu/furmatu
• S: Applicazzioni di sirvizzi àcidi (cumminazziuna NS, QS, MS)
• R: Comu-cunnizzioni arrutulata

Spicificazzioni dî tubbi senza cucitura

• Cunfurmità standard: API SPEC 5L (Edizzioni attuali)
• Gradi dispunìbbili: B, X42, X52, X56, X60, X65, X70 cumprisi li varianti di sirvizziu àcitu dû suffissu S-
• Gamma di diàmitru esternu: di 1/2" a 40" (12,7 mm a 1016 mm)
• Spissuri dô muru: Scheda 10 finu a Scheda 160
• Cunfigurazzioni di l'estremità: estremità smusciati, estremità chiani
• Lunghizzi standard: 6 metri (20 pedi), 12 metri (40 pedi), o lunghizzi su misura
• Trattamenti di supirfici: finitura naturali, verniciata, pittura niura, FBE, rivestimentu 3PE, opzzioni di rivestimentu e rivestimentu
• Opzzioni CRA: Acciaiu ô carboniu cu rivestimentu o matiriali d'acciaiu 'n liga rivestiti

Spicificazzioni dî tubbi dâ linia saldata

• Mètudi di saldatura: ticnoluggìi ERW, LSAW, SSAW
• Capacità di diàmitru: di 1/2" a 60" (12,7 mm a 1524 mm)
• Gamma di spissuri dê mura: Scheda 10 a Scheda 160
• Tipi di estremità: estremità smusciati, estremità chiani
• Opzzioni di lunghizza: 6m, 12m, o lunghizzi spicificati dû clienti-
• Applicazzioni di supirfici: naturali, verniciati, pittura niura, 3PE, rivestimenti FBE

Richiesti di cumpusizzioni chìmica

La cumpusizzioni chìmica dî tubbi saldati manteni paramitri di cuntrollu cchiù stritti rispettu ê varianti senza cucituri, garantennu prupità matiriali coerenti pi tuttu lu prucessu di manifattura. Lu cuntinutu di carboniu, manganisu, fòsfuru e sùrfuru è cuntrullatu pricisamenti pi suddisfari li spicificazzioni API 5L.

Prupità di rinnimentu miccànicu

Li spicificazzioni di risistenza â resa e â trazzioni arrestanu coerenti ntra varianti senza cucitura e saldati ntra gradi equivalenti. Li prupità miccànichi vennu virìficati cu prutocolli di test cumpleti pi assicurari la cunfurmità chî riquisiti API 5L.

Tulliranzi dû diàmitru esternu:
Un. Diàmitri < 60,3 mm (23⁄8"): tulliranza dû corpu dû tubu ±0,5 mm, estrimità dû tubu ±0,5 mm; tulliranza â tunnizza 0,9 mm (corpu), 0,6 mm (estrimità)b. Diàmitri 60,3 mm a 610 mm: tulliranza dû corpu ±0,0075D (0mu.5m ±1,6 mm Arrutunnazzioni Cchiù picca o avali a 0,015D (corpu), Cchiù picca o avali a 0,01D (estremità)
Tulliranzi ô spissuri dî mura:

• < 4mm: +0.6mm, -0.5mm tolerance
• da 4mm a 10mm: +0.150t, tulliranza di -0,125t
• 10mm a 25mm: ±0,125t tulliranza
• Cchiù granni o uguali a 25mm: +3.7mm o +0.1t (chiddu cchìu granni), -3,0mm o -0,1t (quiddu cchìu granni)

Richiesti di drittizza:

• Diviazzioni massima dâ lunghizza cumpleta: 0,15% dâ lunghizza tutali
• Diviazzioni dâ fini dû tubu: cchiù picca o avali a 0,3 mm/metru
• Tulliranza di lunghizza standard: ±200mm (ginirali), ±25,4mm (applicazzioni spiciali)

Mètudi di pruduzzioni di tubbi senza cucitura
Prucessu senza cucitura arrutulatu caudu-:

Prucessu tiratu/arrutulatu a friddu:Priparazzioni dû tubu matri → ispezzioni → ricchizza → trattamentu finali → marinatura → macinazzioni → fosfurizzazzioni → tiratu/rullamentu a friddu → pulizia e sgrassamentu → trattamentu a caluri → raddrizzamentu → raddrizzamentu → raddrizzamentu → Archiviazzioni

Prucessi di pruduzzioni di tubbi saldati
Fabbricazzioni ERW (Diàmitru cchiù nicu o avali a 24"):

Fabbricazzioni LSAW/JCOE (diàmitru 20"-40"):

Fabbricazzioni SSAW (nzinu a 60" diàmitru):
Sboccatura → Raddrizzamentu → Giunturi a bobina → Raddrizzamentu → Fresatura di bordi → Cunsigghiari → Pre-curvatura → Furmazzioni → Saldatura a taccu → Tagghiu a plasma → Saldatura a linguetta → Saldatura a linguetta → Saldatura a linguetta → Saldatura a linguetta → Saldatura a linguetta Rimozzioni → Saldatura → UT autumàtica → X-Prova a raggi → Espansioni di l'estremità dû tubu → Prova idrustatica → Rivestimentu/Smussatura → Prova a ultrasuoni di mitalli di basi e saldatura → Esami di raggi e spicificazzioni di pillìculi Rivestimentu→Marcatura

Qualità dâ supirfici:Li tubbi ERW dimustranu na finitura di supirfici supiriuri rispettu ê varianti SAW a causa di nu prucessu di saldatura cchiù lisciu e di nu rinforzu di saldatura ridduttu.
Carattirìstichi di difetti:Li difetti ERW su’ di sòlitu liniari e facilmenti rilivàbbili cu l’ispezzioni ultrasònica, mentri li tubbi SAW ponnu mustrari difetti vulumètrici dî dipòsiti di flussu.
Stress risiduali:La pruduzzioni di ERW porta a nu stress residuu cchiù vasciu attraversu prucessi di difurmazzioni e diminziunamentu cuntrullati.
Durabbilità:Li tubbi ERW òffrunu na riparabbilità migghiurata - li difetti di saldatura ponnu èssiri ritravagghiati, mentri li riparazzioni di difetti SAW ponnu ntrudùciri rìsichi di cracchi o curruzzioni.

Vantaggi dî tubbi senza cucitura:

• Ampiu nvintariu di grannizzi standard
• Flissibbilità di quantità nica ntra cchiù diminsiuna
• Capacità di lunghizza pirsunalizzati
• Disponìbbili matiriali cunfurmi ô NACE MR 0175
• Programmi di cunsignazzioni accilirati
• Capacità di granni diàmitru attraversu l'espansioni cauda (nzinu a 40")
• Tracciabbilità cumpleta dû matiriali e assicurazioni dâ qualità

Vantaggi dî tubbi saldati:

• Custu-suluzzioni di granni diamitru efficaci
• Diversi opzzioni di tecnuluggìa di saldatura
• Capacità di gamma di grannizza allargata
• Accuratizza diminziunali cuirenti
• Pianificazzioni di pruduzzioni efficienti

Applicazzioni principali:

• Sistemi di cunnutti di trasmissioni di pitroliu
• Riti di distribbuzzioni di gas naturali
• Sistemi di raccolta di campi pitrolìfiri
• Tubbatura dû prucessu dâ raffineria
• Cunnissioni di piattaformi offshore
• Nfrastrutturi di trasportu di gasdotti

Li spicificazzioni dî tubbi di linia API 5L garantisciunu funziunalità affidàbbili ntê sistemi di trasportu di cunnitturi ntra li nnustri di pitroliu e gas, suddisfannu li standard ntirnazziunali sia pî liveḍḍi di spicificazzioni dû pruduttu PSL1 ca PSL2.

Tutti li prudutti suffrunu test cumpleti comu:

• Analisi dâ cumpusizzioni chìmica
• Virìfica dî prupità miccànichi
• Provi nun-distruttivi (NDT)
• Pruvi di prissioni idrustàtica
• Ispezzioni a ultrasuoni
• Esami a raggi X- (tubbi saldati)
• Virìfica diminziunali

Spicificazzioni tecnichi suggetti a cunferma ô mumentu di l'ordini. Cuntatta lu nostru gruppu di ncigniria pi riquisiti spicìfici di applicazzioni e ducumintazzioni tècnica dittagghiata.

Cirtificazzioni



Certificatu CE

Cirtificatu ISO 9001

Certificatu API Q1

Certificatu ABS

Certificatu AP-5L

Cirtificatu API-5CT
