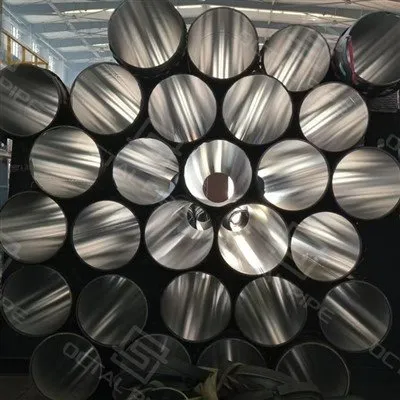

Tubu rivestitu di CRA
Acciaiu di basi: API 5L, ASTM A106, A333, A516
Fabbricazzioni cu ligami esplusivi, ligami a rulli o suvrapposizzioni di saldatura
Gamma di grannizza: 1⁄2′′–60′′, spissuri nzinu a 80 mm
Cirtificatu a API 5LD, ASTM, ASME, DNV, NACE MR0175
Tubu rivestitu significatu:nu tubu d'acciaiu a carboniu-cu nu stratu suttili di liga risistenti â curruzzioni (CRA) ligatu mitallurgicamenti â supirfici nterna (rivestitu), o nu tubu CRA siparatu nstallati rintra lu tubu d'acciaiu a carboniu- (rivestitu). Lu scopu è di mantèniri la risistenza â curruzzioni dû CRA unni lu fluidu s’attrova, mantinennu la risistenza e la struttura di costu di nu purtaturi d’acciaiu di carboniu.
Ntô trasportu di pitroliu, gas e chimici, la curruzzioni non è sulu nu prubblema di manutinzioni-ma difinisci la durata di tuttu lu sistema. Li tradizziunali cunnitturi d'acciaiu ô carboniu, puru si sunu meccanicamenti robusti, si digradunu rapidamenti sutta l'esposizzioni a gas àcitu o a l'acqua marina. Di n’autra banna, l’usu di tubbi di liga risistenti â curruzzioni (CRA) è tecnicamenti idiali ma ecunòmicamenti ‘nsustinibbili.
Pi colmari chistu divariu, li ncigneri svilupparu luTubu rivestitu e rivestitu CRA, na suluzzioni mitallurgica avanzata ca si juncirisistenza, risistenza â curruzzioni e costu-efficienzanta nu sulu pruduttu ncignirizzatu.
Opzzioni di matiriali di tubbi rivestiti (basi + stratu CRA)
| Articulu di matiriali di tubbu rivestitu | Opzzioni tipichi ca li cumpraturi spicificanu | Picchì è mpurtanti pi nu gasdottu CRA |
|---|---|---|
| Tubu di basi | Tubu di linia d'acciaiu ô carboniu / tubbu di prissioni (pi spicificazzioni dû pruggettu) | Imposta la risistenza, lu spissuri dî mura, la cunfurmità dû còdici |
| Rivestimentu/rivestimentu CRA | 316L/317L, Duplex, Super Duplex, Liga 625, Liga 825 (comu spicificatu) | Imposta la risistenza â curruzzioni contra CO2/H2S/cloruri |
| Percorsu di custruzzioni | Vistu(ligatu mitallurgicamente) /Alliniatu(alliniatu miccanicamenti) | Mètudu di saldatura a campu di unità e purtata di ispezzioni |
La suluzzioni: Cuncettu di cumpostu di mitaḍḍu duppiu-
Ntô sò cori, lu Tubbu Rivestitu CRA è nucunnuttu bimitallicu, cumminannu dui mitalli ca hannu roli distinti ma cumplimintari:
Stratu strutturali (Conchiglia esterna):Lu carboniu di qualità auta o l'acciaiu di liga vascia (pi diri, API 5L X60/X65, ASTM A106, A333) duna la capacità di purtari lu caricu miccànicu.
Barriera dâ curruzzioni (Stratu nternu):Lighi a basi di nichel o 'nossidabbili comu 316L, Inconel 625, Liga 825 o Duplex 2205 crìanu nu rivestimentu prutittivu stàbbili contra li fluidi ricchi di CO2, H2S e cloruru.
Chistu accoppiamentu mitallurgicu arriva a chiḍḍu ca nuḍḍu mitaḍḍu putissi fari sulu: nu tubu ca risistìsci a prissioni, timpiraturi e attacchi currusivi estremi pi dicenni, macari ntê campi suttamarini o cu n'àuta salinità.
tubbi rivestiti Fabbricazzioni e ntigrità mitallurgica
A diffirenza di l'acciaiu a carboniu cumminziunali, li tubbi cald CRA addumànnunu nu ligami pricisu ntra lu stratu di liga e lu sustratu d'acciaiu. Li mètudi usati dipennunu dî riquisiti di rinnimentu e dâ gravità dû sirvizziu:
| Tipu di prucessu | Principiu di ligàmi | Vantaggi chiavi |
|---|---|---|
| Ligami di esplusioni | La ditunazzioni cuntrullata liga lu CRA â placca d'acciaiu senza fusioni. | Cria n'interfacci mitallurgica a granni risistenza -idiali pi tubbi a muru spissu o granni diamitru-. |
| Suvrapposizzioni di saldatura | La liga CRA dipusitata cu na saldatura autumàtica ncapu la supirfici d'acciaiu. | Garantisci nu spissuri pricisu dû CRA e na finitura nterna liscia pi linii a prissioni auta-. |
| Ligami a rullu caudu | CRA e acciaiu di basi arrutulati nzèmmula sutta caluri e prissioni. | Offri nu ligami uniformi e n'adisioni coirenti dû CRA pâ produzzioni di massa. |
| Rivestimentu miccànicu | Lu tubu CRA nseritu e allargatu dintra lu tubu d'acciaiu ô carboniu. | Custu-efficaci pi applicazzioni a prissioni muderata-, nun-acidi. |
Ogni prucessu è siguitu ditrattamentu tèrmicu, provi ultrasònichi e ispezzioni di ntirfaccipi virìficari la stabbilità mitallurgica e la cupirtura custanti dû CRA.
Giunti di campu e Appunti di fabbricazzioni
Saldatura di tubbi rivestitisi tratta principalmenti di prutèggiri lu stratu CRA nnâ zona di saldatura-picchì la diluizzioni, l'input di caluri e la priparazzioni dâ saldatura-dicìdinu si la risistenza â curruzzioni veni prisirvata doppu lu ligami-in. Li cumpraturi di sòlitu affìrmanu lu tipu di giuntu (saldatura di circunfirenza / ligami-ntâ bobina), li riquisiti di priparazzioni dâ saldatura-estrimità e la purtata di l'ispezzioni accussì la fabbricazzioni offshore non si ferma pi ritravagghiari.
Quarchi RFQ scrivi chistu comusaldatura di tubbi rivestiti; li cuntrolli pràtici sunnu li stissi: gistìri l’espusizzioni â CRA nnâ saldatura, usari li cunsumabbili cumpatibbili e cunfirmari li cunnizzioni finali dâ supirfici dû CRA nnâ zona dâ saldatura.
- Priparazzioni dâ fini dâ saldatura-:Difinisci lu trattamentu dû bordu dû smussu + dû CRA accussì lu ligami-in nun tagghia lu CRA ‘n manera mprividìbbili.
- Input di caluri e cuntrollu di diluizzioni:Mantèniri stàbbili la chimica CRA nnâ facci dâ saldatura pi evitari na saldatura "pari bona, currudi doppu".
- Focu di ispezzioni:Richièdiri purtata NDT/PMI ntâ l'arii di saldatura si lu chianu d'accittazzioni dû pruggettu lu richiedi.
Tubbu rivestitu vs rivestitu - Guida di silizzioni e lista di cuntrollu RFQ (API 5LD)
Pî nu gasdottu CRA, "vestitu" e "alliniatu" nun sunnu tèrmini ri acquistu ‘ntircambiàbbili. La scelta giusta dipenni di chiḍḍu ca pò sbagghiari ntâ fabbricazzioni e ntê ligami (espusizzioni CRA ntê estremità dâ saldatura, muvimentu dû rivestimentu, ntigrità dû ligami) e di chiḍḍu ca lu pruggettu havi a pruvari quannu arricevi. Octal Pipe di sòlitu usa la lista di cuntrollu sutta pi mantèniri li RFQ paragunabbili e pi scanzàrisi li tenuti dû stadiu tardu-nnâ basi dû spool.
| Puntu dicisiunali dû cumpraturi | Tubu rivestitu di CRA (stratu ligatu) | Tubu rivestitu CRA (nserisci rivestimentu) | Cosa chiudiri nnâ RFQ/PO |
|---|---|---|---|
| Difinizzioni dû liveddu CRA | Stratu CRA ligatu mitallurgicamenti | Rivestimentu CRA stallatu dintra lu purtaturi CS | Percorsu "Clad" o "Lined" + mètudu di manifattura |
| Saldari-finiri / ligari-'n rìsicu | Lu stratu CRA havi bisognu di na priparazzioni di fini di saldatura cuntrullata-pi evitari la diluizzioni/espusizzioni | Lu trattamentu di l'estremità dû rivestimentu e lu cuntrollu dâ sigillatura su' funnamintali ntê estremità dâ saldatura | Saldatura-priparazzioni di l'estremità: smus + trattamentu dû bordu CRA / pruggettazzioni di l'estremità dû rivestimentu |
| Modalità di fallimentu tipica pi evitari | Discontinuità lucali CRA / difetti di ligami truvati tardu | Muvimentu dû rivestimentu, pirtusi, prubblemi di sigillatura di l'estrimità | Cuncintrazzioni di l'accittàzzioni + règuli di riparazzioni prima dâ spidizzioni |
| Silizzioni dû matiriali | Risistenza â curruzzioni dû gradu CRA e dû spissuri dû stratu | Risistenza â curruzzioni dû gradu CRA e dû spissuri dû rivestimentu | Matiriali di tubbu rivestitu: tubu di basi + gradu CRA + basi di spissuri CRA |
| Riciviri l'accittazzioni | Enfasi nnâ cuntinuità dû CRA + provi ri ‘ntigrità dû ligàmi | Enfasi nnâ ‘ntigrità dû rivestimentu + provi dû trattamentu finali | Purtata di l'ispezzioni + lista di cuntrollu dû pacchettu di ducumenti |
Ncigniria dî matiriali e silizzioni dî liga
Li lighi CRA vennu scigghiuti sicunnu lu miccanìsimu di curruzzioni e la chimica dî prucessi. Li cunfigurazzioni tipichi nchiùjinu:
| Basi d'acciaiu | Liga CRA | Usu tìpicu |
|---|---|---|
| ASTM A106 Gr.B / API 5L X65 | SS316L / SS317L | Sirvizziu di CO2, cunnitturi supra lu mari |
| ASTM A333 Gr.6 | Duplex 2205 | Sistemi di iniezzioni suttamarini e acqua marina |
| ASTM A516 Gr.70 | Liga 625 / 825 | Linii di purtata di gas àcitu e HPHT |
| ASTM A672 | Hastelloy C22 / C276 | Chianti chìmichi e unitati di disalinazzioni |
Sti cumminazzioni garantisciunu cantigrità miccànica e prutizzioni contra la curruzzionisunnu raggiunti simultaniamenti-senza lu pisu di costu dâ custruzzioni cumpleta dû CRA.
Applicazzioni dû campu pruvati
A gasdottu CRAla suluzzioni di sòlitu è spicificata quannu l'acciaiu a carboniu sulu nun po tullirari li fluidi prudutti duranti la vita dû pruggettu, ma lu tubu CRA solidu cumpletu nun è ecunòmicu. Li tipici scatenaturi cumprennunu lu rìsicu di curruzzioni dô CO2, li prioccupazzioni di sirvizziu àcitu, la manipolazzioni di l'acqua a àutu -cloruru e li linii di purtata offshore unni l'accessu ê riparazzioni è limitatu. Ntâ chisti casi, l'obbiettivu pràticu di l'acquisizzioni nun è "CRA unni voli", ma na supirfici bagnata di CRA cuntrullata cu provi di saldabbilità e ispezzioni prividìbbili.
Li tubbi rivestiti CRA sunu nstallati 'n tuttu lu munnu nta tutti l'ambienti unni s'intersecanu lu rìsicu di curruzzioni e la dumanna strutturali:
- Linii di purtata d'acqui prufunni e colletturi suttamarinipurtannu fluidi multifasi
- iniezzioni di CO2 e sistemi di ricuperu migghiurati
- Chianti di riiniezzioni e disalinazzioni di l'acqua offshore
- Raffinarìi e strutturi pitruchìmichitrasfurmazzioni di media àciti o cloruri
- Nnustri di l'energìa e chimicasutta cicli di timpiraturi e prissioni auti
Cû ‘ntigrità dû CRA virìficata suttaNACE MR0175 / ISO 15156eAPI 5LD, chisti cunnitturi ponu funziunari pi 20-30 anni cu na manutinzioni minima.
Provi, certificazzioni e assicurazioni dâ qualità
| Voci di cuntrollu | Zoccu è cuntrullatu (purtata) | Basi d'accittazzioni | Zoccu ricivi lu cumpraturi |
|---|---|---|---|
| Cuntinuità dû liveddu CRA (UT/RT) | UT e/o RT pi virificari la cuntinuità dû stratu CRA e rilevari la mancanza di ligami / discontinuità lucali ntâ riggiuni rivestita/rivestita | Spicificazzioni dû pruggettu / criteri di accittazzioni ITP appruvati | Rapportu NDT: mètudu + cupirtura + basi di accittàzzioni + risultati |
| Intigrità dû ligami di ntirfacci (ligami e tagghiu) | Provi di risistenza dû ligami e di tagghiu nnâ ntirfacci CRA-a-carboniu-acciaiu pi cunfirmari l'intigrità mitallurgica/miccànica | Lu pruggettu-difinìu li valura mìnimi / li riquisiti dû mètudu di prova | Rapportu di prova: ID dû campioni + mètudu + valura dû risultatu + passari/falliri |
| Prova idrustàtica (intigrità dâ prissioni) | Idrotest â prissioni di pruggettazzioni spicificata pi cunvalidari lu cuntinimentu dâ prissioni dû tubu cumpostu | Prova prissioni/tempu di mantinimentu pi spicificazzioni dû pruggettu | Registrazzioni di l'idrotest: prissioni + tempu di mantinimentu + risurtatu |
| Qualificazzioni pâ curruzzioni (virificazzioni CRA) | Provi/qualificazzioni di curruzzioni siguennu l'ASTM G28 / G48 / G31 pi virificari li pristazzioni dû CRA rispettu a l'ambienti di sirvizziu privistu | Mètudu di prova + criteri d'accittàzzioni pi spicificazzioni dû pruggettu | Rapportu di prova di curruzzioni: mètudu + media/timpiratura/tempu + risultati |
Vantaggi dî tubbi rivestiti e rivestiti CRA
Pî cumpraturi ca cunfruntanupruduttura di tubbi rivestitie nu qualificatufurnituri di tubbi rivestiti, lu vantaggiu di Octal Pipe si vidi ntê dittagghi di trasfirimentu ca di sòlitu attivanu li tenuti dû pruggettu: chiudemu la strata di custruzzioni dû rivestimentu/rivestimentu ncapu lu RFQ, cuntrullamu la priparazzioni dâ saldatura -fini accussì li giunturi dû campu nun espònunu o danneggianu lu stratu CRA, e mantènimu la tracciabbilità dû carboniu ricivennu. Praticamenti, chistu signìfica ca na spidizzioni veni cunsignata cu ID di tubbi abbinati, marcaturi a liveḍḍu dû pacchettu chiaru e nu nzemi di documenti ca cullega lu tubu di basi e lu liveḍḍu CRA â stissa lista di cunsignazzioni-accussì li squatri di fabbricazzioni nun su' custritti a ri-travagghi di idintificazzioni prima dâ saldatura.
- Prutizzioni a duppiu stratu- contra CO2, H2S e cloruri
- Risistenza strutturali a longu tèrmini-cu costu CRA riduttu
- Cumpatìbbili câ saldatura e l'installazzioni di cunnutti standard
- Idiali pi cunnitturi di sirvizziu d'acqui prufunni, HPHT e acidi-
- Cirtificatu pî riquisiti offshore API, ASTM e DNV
FAQ
FAQ 1 - Quali provi di accittazzioni s'avissi a dumannari ncapu a nu tubbu rivestitu o alliniatu cu CRA API 5LD?
FAQ 2 - quali è lu significatu dû tubbu rivestitu nnâ RFQ dû tubbu aCRA?
FAQ 3 - Comu possu cunfruntari li pruduttura di tubbi rivestiti o nu furnituri di tubbi rivestiti senza pirdiri cicli di RFQ?
FAQ 4 - Chi s'avissi a spicificari pâ saldatura di tubbi rivestiti ntê giunturi dû campu?
Cirtificazzioni
Certificatu CE
Cirtificatu ISO 9001
Certificatu API Q1
Certificatu ABS
Cirtificatu AP-5L
Cirtificatu API-5CT
| Uggettu | Paràmitru |
|---|---|
| Tipu di pruduttu | CRAtubbu rivestitu/ CRAtubbu alliniatu(carboniu-purtaturi d'acciaiu cu stratu/rivestimentu bagnatu CRA) (Octalsteel) |
| Norma applicabbili | API 5LD / API 5LC (Octalsteel) |
| Tubbu basi (purtaturi) | API 5L Gradu B-X80 (PSL1/PSL2, opzzioni àcidi), ASTM A106 Gr.B, ASTM A333 Gr.6 (comu spicificatu) (Octalsteel) |
| Matiriali di stratu / rivestimentu CRA | 304/304L, 316/316L, 317L, 321; Duplessu/Super Duplessu; Liga 625, Liga 825; Hastelloy C276/C22 (comu spicificatu) (Ottalu) |
| Gamma OD | Vistu:6"–60"; Alliniatu:1/2"–24"(Ottali) |
| Gamma di spissuri di pareti | Vistu:nzinu a 80 mm; Alliniatu:7-35 mm(Ottali) |
| Lunghizza | Finu a12.3 m(pruggettu-basatu) (Octalsteel) |
| Finitura finali | Estremità smussati / tagghiati-a-lunghizza (comu spicificatu) (Ottali) |
| Tipicu focus QA | Cuntrolli di cuntinuità / ntigrità di ligami CRA, idrutest, cuntrolli PMI + diminziunali, pacchettu di ducumintazzioni pâ ricivuta (purtazza difinuta dû pruggettu) (Octalsteel) |
